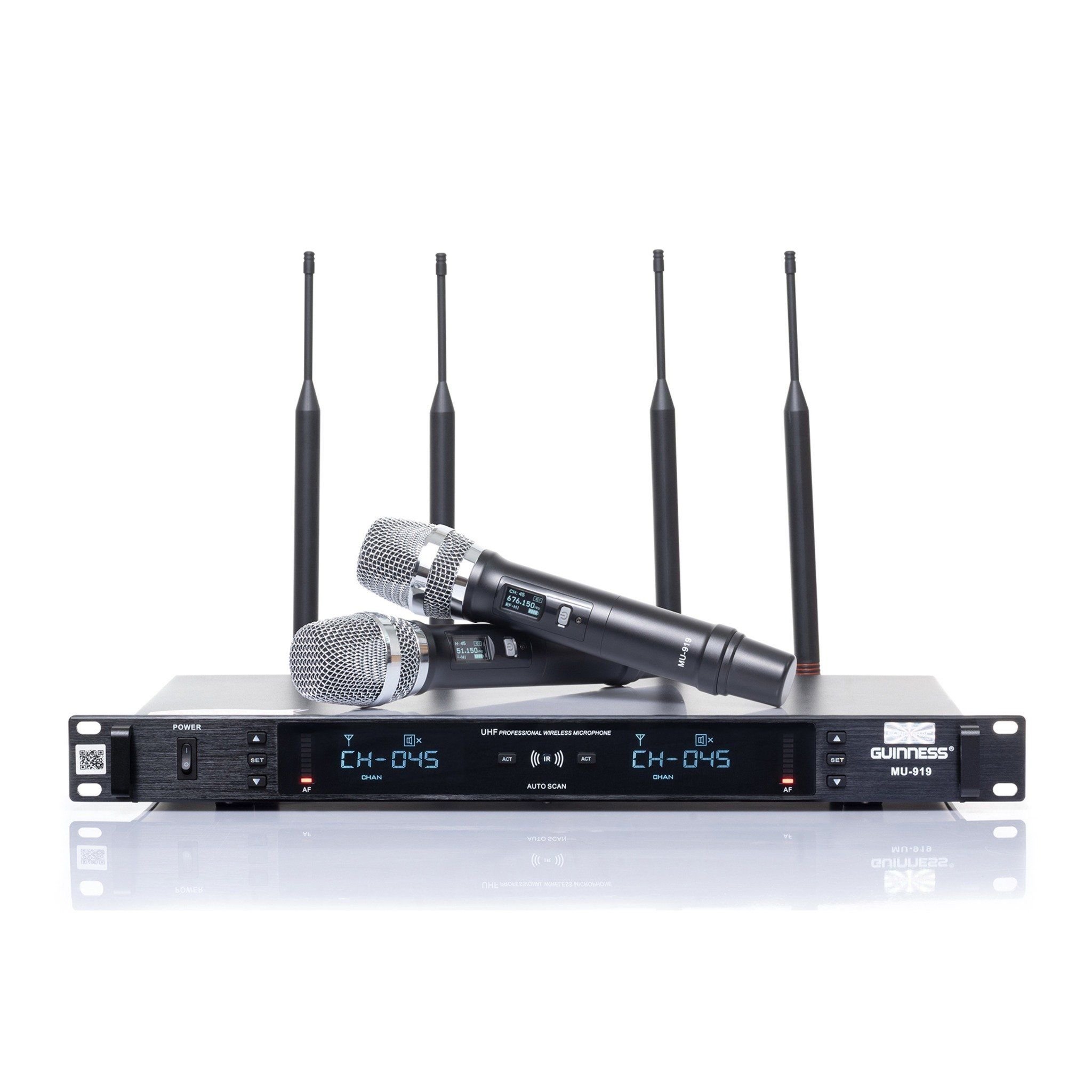

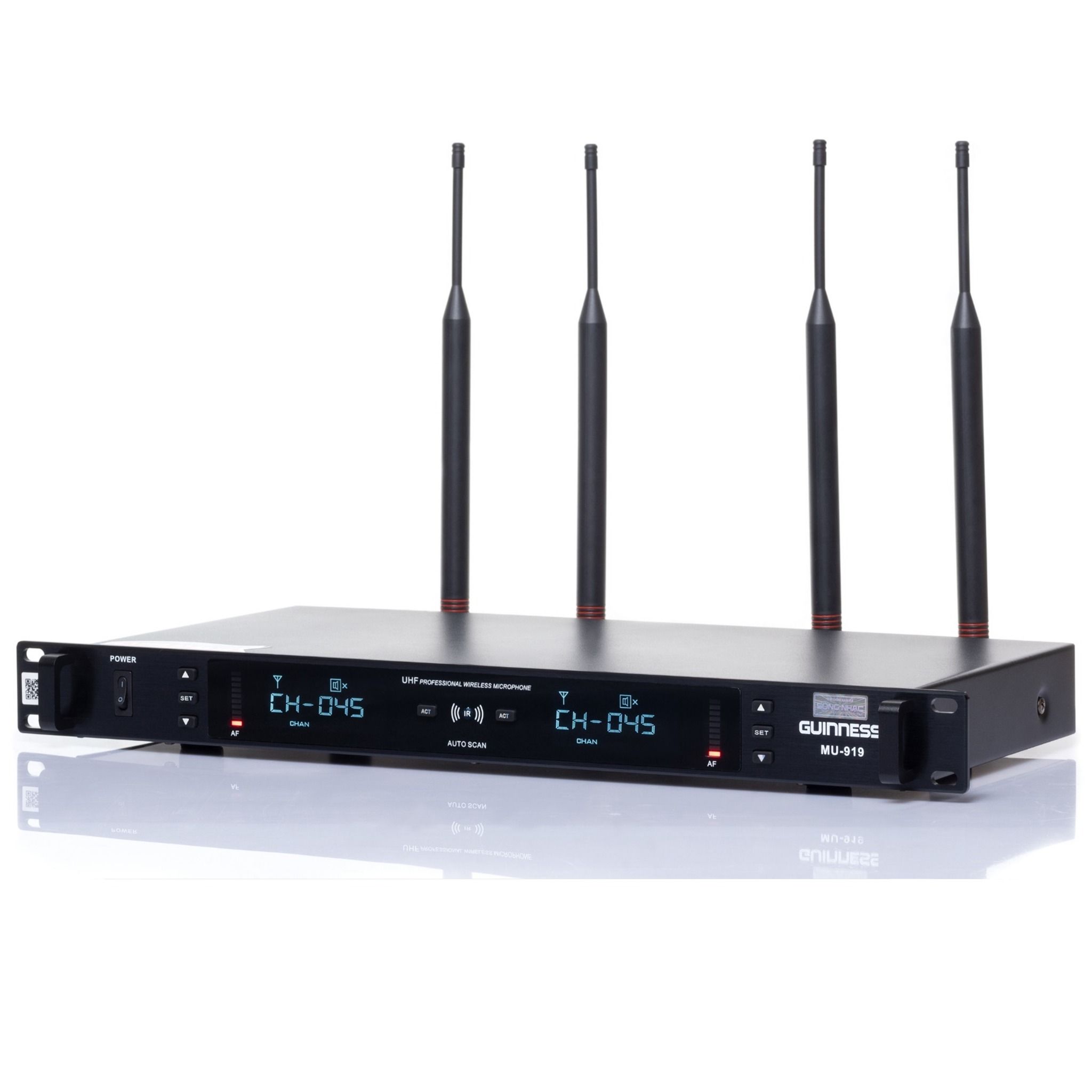

Micro GUINNESS MU-919

Thông số kỹ thuật

• Tần số hoạt động:

   200 tần số, chia thành 2 kênh.

• Chỉ định cụ thể cho từng kênh:


  • Kênh A: 630 - 690Mhz.
  • Kênh B: 660 - 689 Mhz.

• Phạm vi sử dụng của micro:

   lên đến 100m trong điều kiện tốt nhất.

• Tần số hoạt động:

  200 tần số/ 2 kênh



• Cải tiến 4 ăng ten

  trên 1 bộ thu sóng

• Tần số đáp ứng:

   50 - 18kHz

• Công suất phát sóng:

  15mW

• Tỉ lệ tín hiệu:

  > 105dB

• Độ méo tuyến:

  < 0.5%

• Điện áp sử dụng:

   DC 12 - 15V/1000mA

• Kích thước:

   của bộ micro là 522(N) x 118(C) x 297(S) (mm), cung cấp sự thuận tiện và dễ dàng trong việc di chuyển và lắp đặt.

• Trọng lượng:

   của bộ micro là 3.6 kg, đủ nhẹ để di chuyển và cài đặt một cách dễ dàng mà không gặp khó khăn.

Hướng dẫn sử dụng Micro không dây GUINNESS MU-919

Chức năng Receiver

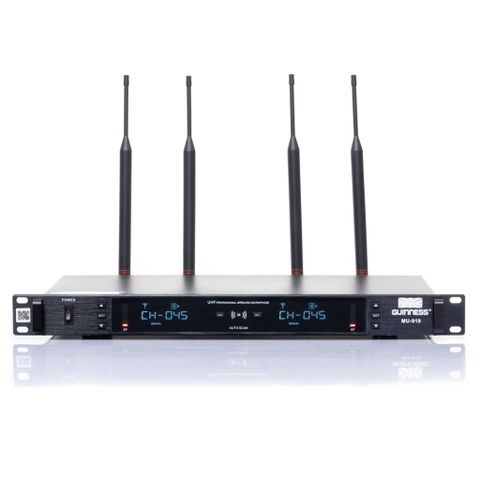

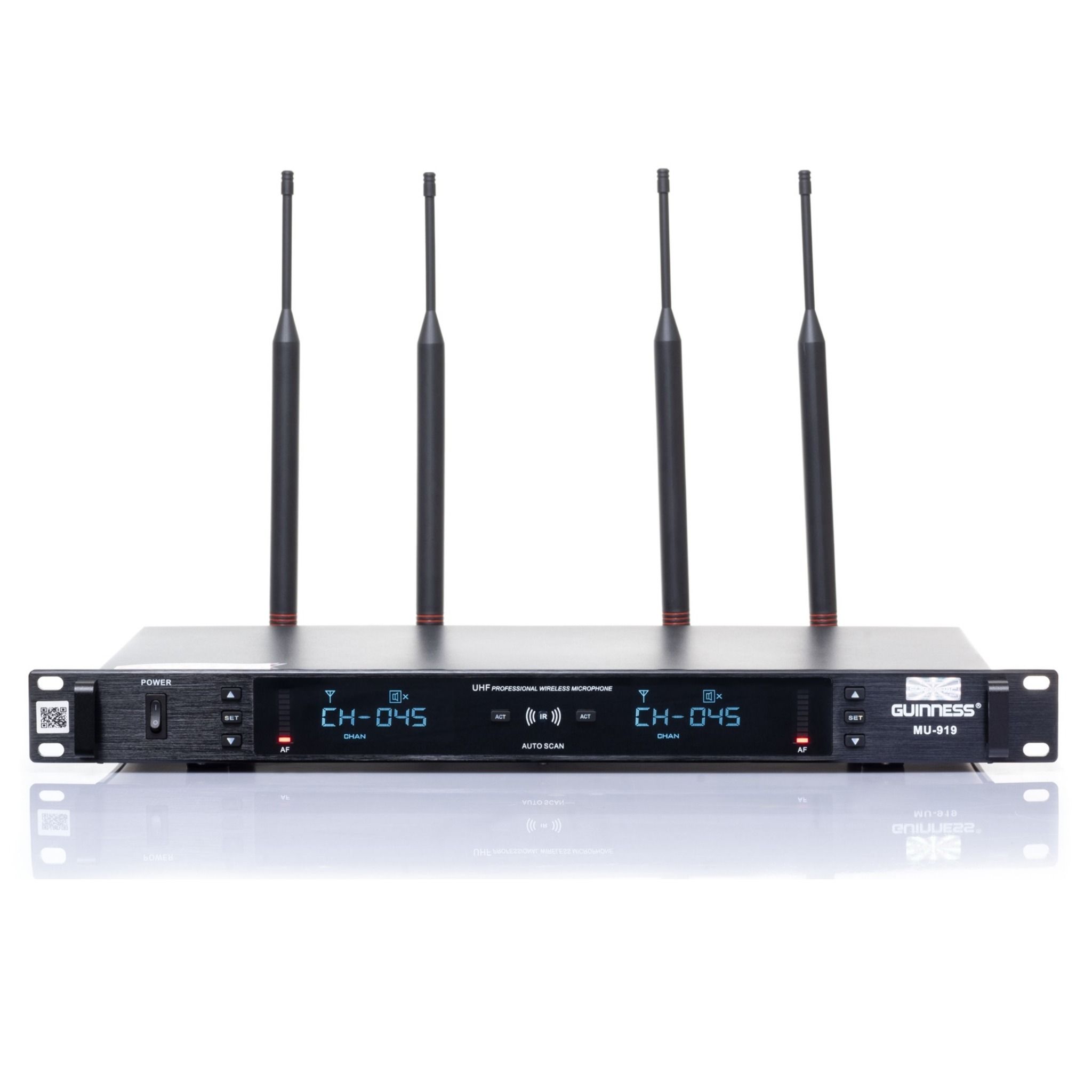

Mặt trước

1. Nút nguồn
2. Nút điều chỉnh giảm tần số
3. Nút cài đặt
4. Nút điều chỉnh tăng tần số
5. Chỉ báo âm thanh tần số cao
6. Màn hình hiển thị
7. Nút cài đặt tần số tự động
8. Cổng hồng ngoại

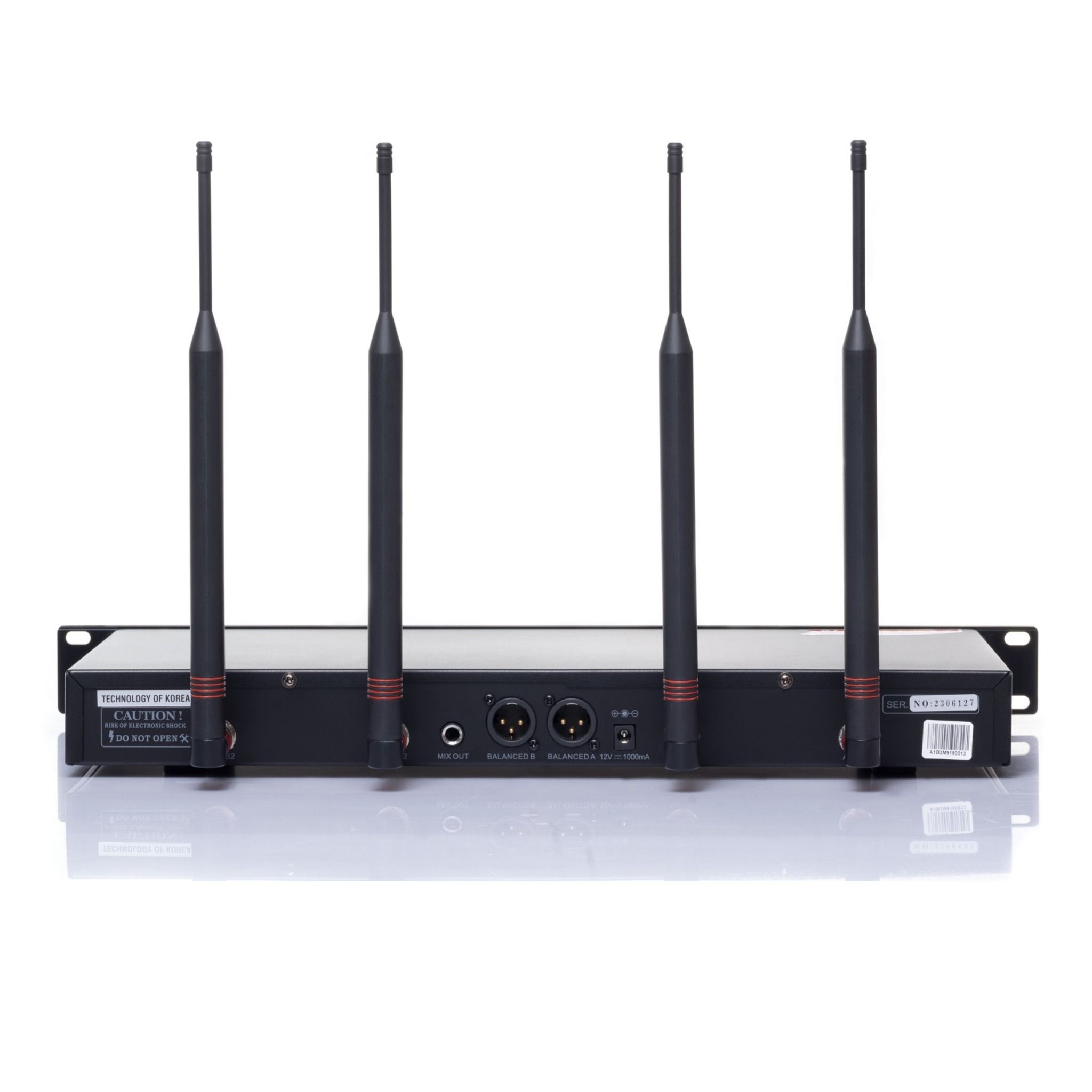

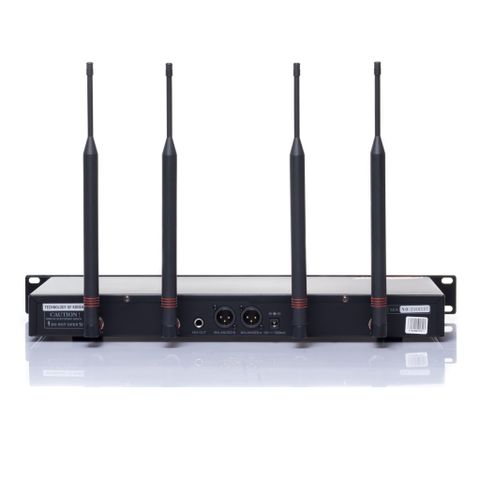

Mặt sau

1. Ăng-ten Micro B
2. Ăng-ten Micro A
3. Cổng đầu ra hỗn hợp 6.35
4. Cổng đầu ra cân bằng Micro A
5. Cổng đầu ra cân bằng Micro B
6. Đầu vào nguồn điện DC

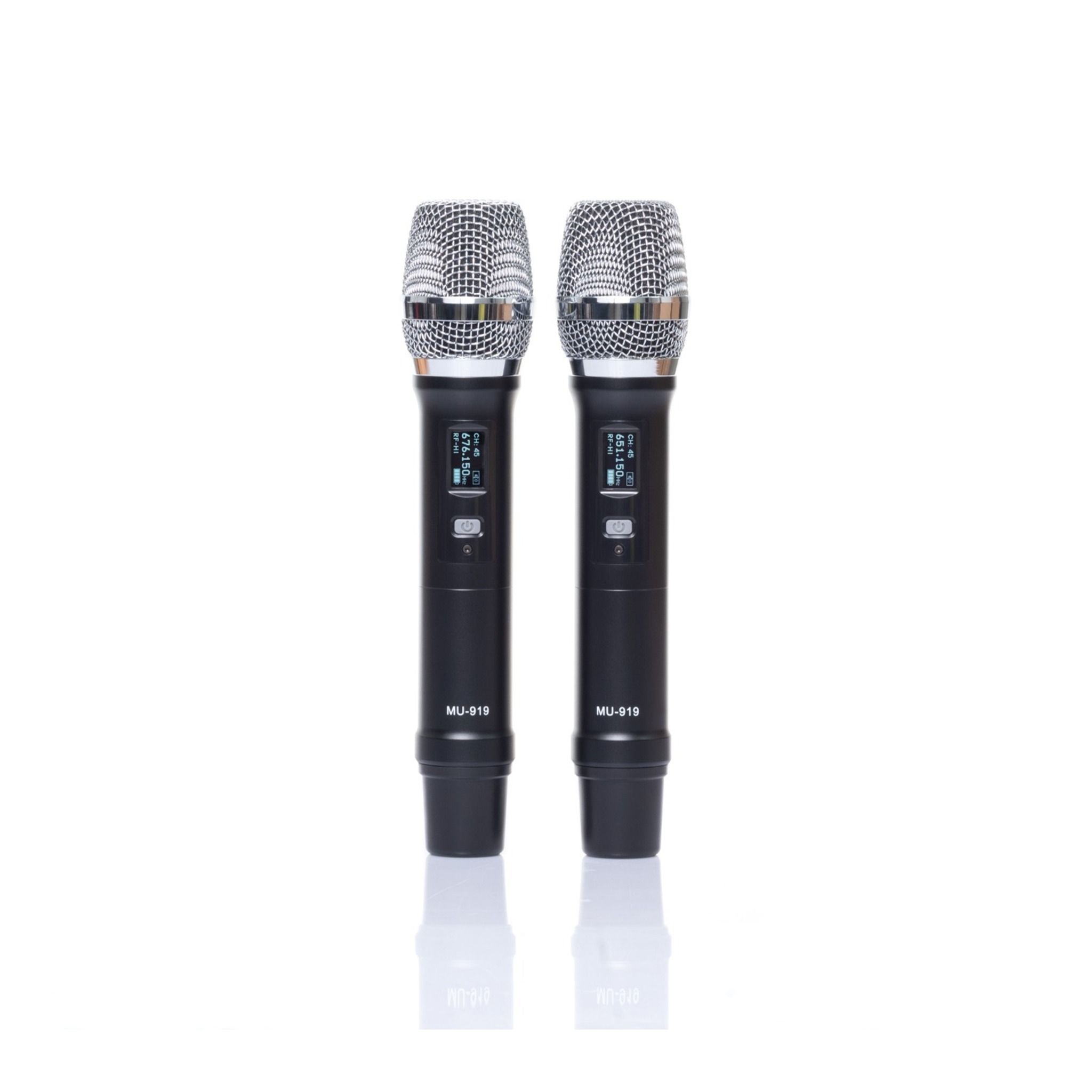

Chức năng Micro

Cách kết nối và vận hành Receiver

• Điều chỉnh tần số thủ công


  Nhấn vào nút SET, tần số hiển thị sẽ nhấp nháy, sau đó nhấn nút  hoặc  để điều chỉnh tần số hoạt động của bộ nhận. Mỗi cổng cung cấp 200 kênh với tổng băng thông 50MHz để điều chỉnh lựa chọn. Bạn cũng có thể dễ dàng điều chỉnh tần số bằng cách nhấn nút  hoặc   trong khi hệ thống khi đang ở trong chế độ chờ. Sau khi hoàn tất điều chỉnh tần số, dừng thao tác và hệ thống sẽ khóa sau 5 giây. Sau đó, vui lòng thực hiện hoạt động kết nối tần số hồng ngoại.

• Điều chỉnh tần số tự động


  Nhấn nút SET 2 lần, ký tự SCAN trên màn hình nhấp nháy, sau đó nhấn nút  hoặc  để bắt đầu tìm kiếm. Hệ thống sẽ tự động tìm kiếm kênh ít nhiễu nhất trong không gian hoạt động. Toàn bộ quá trình tìm kiếm mất khoảng 25 giây, không tắt nguồn hoặc thực hiện các hoạt động chức năng khác trong quá trình tìm kiếm. Sau khi tìm kiếm hoàn tất, hệ thống sẽ khóa tần số tốt nhất có sẵn. Lúc này, chỉ cần Receiver và bộ nhận thực hiện kết nối tần số hồng ngoại.


• Điều chỉnh âm lượng thiết bị


  Nhấn nút SET 3 lần, ký tự VOL trên màn hình nhấp nháy, sau đó nhấn nút  hoặc  để tăng hoặc giảm âm lượng. Phạm vi điều chỉnh giá trị âm lượng từ 0 đến 30. Vui lòng điều chỉnh một cách linh hoạt giá trị âm lượng tùy thuộc theo môi trường hoạt động.


• Điều chỉnh độ nhạy tiếp nhận tín hiệu


  Nhấn nút SET 4 lần để vào chế độ điều chỉnh độ nhạy tiếp nhận tín hiệu, sau đó nhấn nút  hoặc  để chọn độ nhạy cho tín hiệu.
  • PGA-LO biểu thị độ nhạy thấp với khoảng cách ngắn
  • PGA-HI biểu thị độ nhạy cao với khoảng cách dài.


• Khoá nút bấm hệ thống


  Nhấn nút SET năm lần để truy cập vào cài đặt khóa nút bấm của hệ thống. Nhấn phím   hoặc  để chọn khóa hoặc KHÔNG khóa.
  Trong trạng thái khóa, nút tần số hồng ngoại ACT vẫn hoạt động, nhưng nút  hoặc  sẽ bị khóa.
  • LOC. NO - không khóa
  • LOC.YES - đã khóa

Cách kết nối và vận hành Micro

Bật/Tắt Micro

• Bật Micro: Bấm nhẹ nút nguồn 1 lần.
• Tắt Micro: Bấm và giữ nút nguồn trong 2 giây.

Chế độ tạm tắt tiếng (Mute)

• Bấm nhẹ nút nguồn 1 lần - khi Micro đang bật để tắt tiếng, màn hình sẽ thể hiện
• Bấm nhẹ nút nguồn 1 lần nữa, màn hình sẽ thể hiện  cho thấy chế độ tắt tiếng đã hết.

Điều chỉnh chế độ tần số

Để điều chỉnh chế độ RF (phát sóng) mạnh hay yếu (Lo - Hi). Bấm nút nguồn 3 lần, chế độ RF sẽ nhấp nháy, bấm 1 lần để đổi Lo - Hi  để yên 3 giây để tự ghi nhớ.

Cài đặt tự động ngắt âm

Bấm và giữ nút nguồn trong 5 giây - khi Micro đang tắt để bật chế độ:

• GYRO: ON - biểu thị rằng chế độ tắt âm tự động của hệ thống đã được bật.
• GYRO: OFF - biểu thị rằng chế độ tắt âm tự động đã tắt.

Để yên 3 giây, hệ thống sẽ khóa chế độ.Trong trạng thái tắt âm tự động, khi Micro không hoạt động khoảng 5 giây, màn hình sẽ hiển thị chữ "SLEEP", biểu thị rằng Micro đã tự động tắt âm và không có âm thanh xuất ra. Lúc này, nếu cầm Micro lên, nó sẽ tự động bật âm trở lại. Nếu thời gian tắt âm vượt quá 20 phút, hệ thống sẽ tự động tắt nguồn để tiết kiệm pin.

Hướng dẫn kết nối tần số bằng hồng ngoại

• Bước 1:

   Bật nguồn cho Micro và Receiver, nhấn phím ACT trên bảng điều khiển Receiver, ký tự ACT trên màn hình hiển thị sẽ nhấp nháy và đèn đỏ chỗ cửa tiếp nhận hồng ngoại sẽ nhấp nháy.

• Bước 2:

   Cổng tiếp nhận tần số của Receiver và cổng hồng ngoại của Receiver nên được giữ ở cùng một đường thẳng, khoảng cách dưới 30cm là tốt nhất.

• Bước 3:

   Sau khi hoàn thành việc kết nối tần số, tần số của Receiver sẽ được thay đổi để phù hợp với tần số của Receiver.

Lưu ý: Độ nhạy tiếp cận tín hiệu càng cao, càng nhiều khả năng gây nhiễu, vui lòng đặt độ nhạy tiếp nhận tín hiệu theo môi trường sử dụng.
